ELTEX سوئد راه حل مشکلات تشخیص نخ پارگی در ماشین‌های تافتینگ چمن مصنوعی

دانلود نسخه دیجیتال مجله کهن

ترجمه : فروغ امیر شیرزاد – تحریریه مجله کهن

مقدمه: چمن‌های مصنوعی با پرز بلند و کوتاه بر روی انواع ماشین‌های تافتینگ تولید می‌شوند. ارتفاع پرز معمولاً می‌تواند بین ۵ تا ۷۰ میلی متر باشد. بسته به ارتفاع پرز، چمن مصنوعی برای کاربردهای مختلفی از گلف گرفته تا زمین فوتبال استفاده می‌شود.

در طی فرآیند تافتینگ، نخ‌ها از طریق لوله‌های پلاستیکی توسط غلتک‌های تغذیه کننده از قفسه کشیده می‌شوند و از طریق حلقه‌های راهنما از سوراخ سوزن‌ها عبور می‌کنند.

سوزن‌ها، نخ را از طریق پارچه پشتی سوراخ می‌کنند که به آرامی از ناحیه تافتینگ کشیده می‌شود. سپس چاقوها حلقه را در ارتفاع مناسب برش می‌دهند تا تافت‌ها ایجاد شوند و رول برای تنظیم تعداد صحیح تافت در هر متر خطی، حرکت می‌کند. سرعت معمولی یک ماشین تافتینگ با پرزهای بریده، می‌تواند بین ۳۰۰ تا ۱۰۰۰ دور در دقیقه باشد.

نخ پارگی در ماشین‌های تافتینگ

به دلیل نقص در خود نخ، کشش بیش از حد نخ، اصطکاک، مشکل در قفسه، سوزن‌های خمیده، اتصالات نخ، اتصالات بزرگ‌تر که از پارچه پشتی عبور نمی‌کنند، نخ خشک شده یا شرایط دیگر، نخ اغلب پاره می‌شود و یا مشکلات دیگری در طول فرآیند تافتینگ رخ می‌دهد.

هنگامی که یک عیب در نخ رخ می‌دهد، ماشین باید متوقف شود تا عیب را تعمیر کند، در غیر این صورت اگر پارگی نخ نادیده گرفته شود و تافتینگ بیشتر پردازش شود، محصول باید دور انداخته شود.

ریسک قابل توجهی وجود دارد که خطا در چمن مصنوعی ناشی از عیب نخی که تشخیص داده نمی‌شود، تنها زمانی مشاهده شود که چمن در نهایت نصب شده و رگه‌های ناخواسته در آن ایجاد شده است.

تشخیص نخ پارگی توسط Eltex

خوشبختانه عیوب نخ ذکر شده در بالا توسط سنسورهای ساخت Eltex سوئد، مدل‌های EYE و EYE Compact/Compact II قابل تشخیص است.

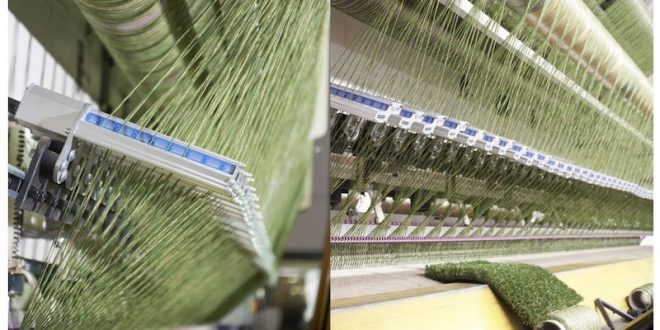

Eltex EYE یک سیستم انعطاف پذیر است که برای تشخیص عیب نخ در ماشین‌های چمن زنی طراحی شده است. این سنسورها معمولاً بین غلتک‌های تغذیه و سوزن‌ها قرار می‌گیرند و بر اساس اصل پیزوالکتریک به خوبی اثبات شده هستند.

Eltex EYE هر موقعیت نخ را در زمان واقعی نظارت می‌کند و برای بهبود کیفیت و کارایی با کاهش ترمیم و خرابی طراحی شده است. علاوه بر این، طراحی فشرده منحصر به فرد آن را قادر می سازد تا در ماشین‌هایی با گیج‌هایی به تراکم ۱/۱۰ اینچ استفاده شود. تمام داده‌های حسگرها توسط یک واحد کنترل اصلی پردازش می‌شوند که نشانه‌های توقف و چراغ هشدار را به پایانه اپراتور کاربر پسند در پاسخ به هرگونه خطای شناسایی شده نخ ارائه می‌کند.

۱۰۰% عیوب نخ تافتینگ شناسایی می‌شود. این واقعیت که سیستم EYE در بیشتر موارد، دستگاه را قبل از اینکه عیب در چمن تافتی رخ دهد متوقف می‌کند، تضمین می‌کند که در بیش از ۹۵٪ موارد هیچ ایرادی در محصول نهایی وجود ندارد. در برخی موارد، بسته به محل وقوع عیب نخ و زمان توقف دستگاه، نمی‌توان از ایجاد یک خطای کوتاه در چمن تولید شده اجتناب کرد.

مزایای EYE COMPACT

• ۱۰۰% نخ پارگی‌ها تشخیص داده می‌شود.

• خارج شدن نخ از سوزن را تشخیص می‌دهد.

• تعمیر کمتر یا بدون تعمیر. تعمیر برخی از فرش‌ها حتی امکان پذیر نیست، بنابراین سیستم ما از یک مزیت قابل توجه برخوردار است.

• زمان کار بیشتر و اتلاف مواد کمتر

• به اپراتور اجازه می‌دهد تا روی چندین ماشین به طور همزمان کار کند

• افزایش کارایی

• تولید بیشتر به دلیل زمان تعمیر کمتر

• قابل شبکه به یک پایگاه داده مرکزی

• نخ های معیوب به طور خاص شناسایی شده است که منجر به زمان کار بیشتری می‌شود

• تمام وقایع در زمان واقعی ثبت می‌شوند و می‌توانند برای آمار و تشخیص استفاده شوند

• نشان یابی خودکار تمام قطعات سیستم

• تغییر آسان پیکربندی سیستم

• یادگیری سریع موقعیت‌های در حال استفاده (بدون کلید روشن/خاموش روی سنسور)

• کابل های ساده با اتصال دهنده های مدولار

• سنسورهای مقاوم در محفظه های فلزی

• پارامترهای سنسور را می‌توان برای گروه های مختلف نخ ها تنظیم کرد.

• Ethernet، CAN Bus، Modbus (موجود برای رابط OEM)

• نصب آسان سنسورها.

جمع‌بندی

بسیار توصیه می‌شود از مزایای کامل فناوری‌ها در زمینه درآمد، رشد، بهبود کیفیت، کارایی ماشین، تعمیر و نگهداری کمتر، اتلاف کمتر مواد و کمک به اپراتور ماشین استفاده کنید. ما مفتخریم که بگوییم تولیدکنندگان جهانی چمن مصنوعی مشتریان Eltex هستند.
